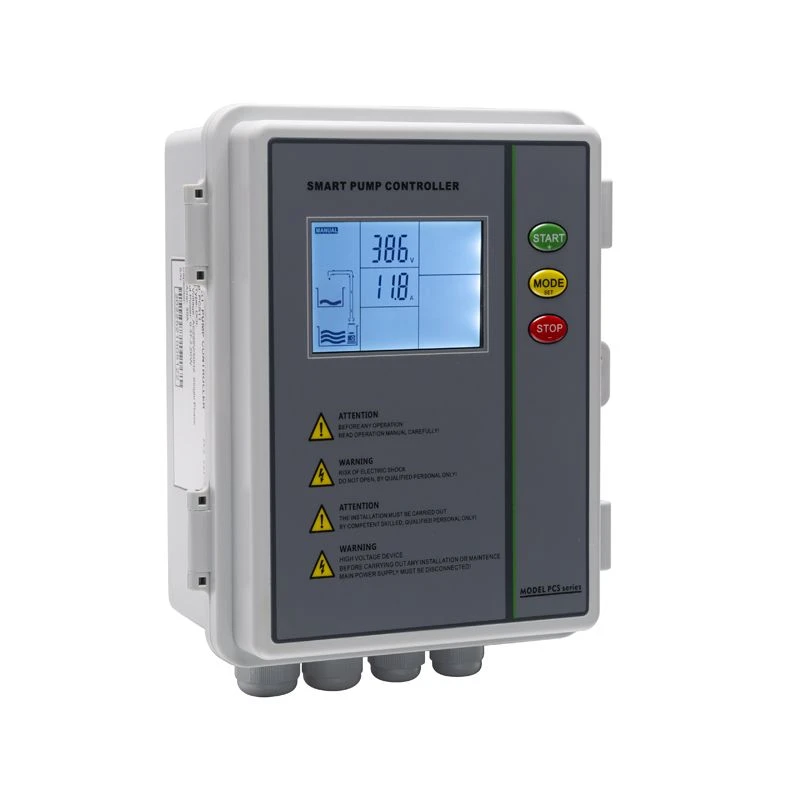

3-faset pumpestyring
3-faset pumpestyring PCS31, velegnet til dybbrøndspumpe, spildevandspumpe, boosterpumpe og andre typer vandpumper.
- Hurtig levering
- Kvalitetssikring
- 24/7 kundeservice
Produkt introduktion
Velegnet til boosterpumper, spildevandspumper, dybbrøndspumper og andre vandpumpetyper er den trefasede pumpestyring PCS31.
Regulatorens grundlæggende arbejdsidé er at opnå beskyttelse og automatisk kontrol ved at bruge et integreret kredsløb med en programsyntesefunktion som sensorens øjeudgangssignal.
En chip med stor kapacitet bruges af den trefasede pumpestyring, hvilket muliggør programopdatering.
Under typiske driftsforhold registreres pumpens strøm nøjagtigt af vores interne parameterindstillingsmekanisme. Det er muligt at identificere beskyttelsen mod tørrotation, overbelastning og pumpestop ved at måle strømmen under forskellige forhold.
I modsætning til andre controllere på markedet tilbyder PCS31 fasevendingsbeskyttelse. Med denne beskyttelse vil hver pumpe, der er i drift, vide, hvornår en åben fase opstår.
De traditionelle primære anvendelser af dip switch shifting
1. Vand overføres fra den øverste tank til den lave tank.
2. Borehulspumpens booster.
3. Sump dræning.
Særlige egenskaber gælder, når det bruges til vandoverførsel.
aktiveret vandpåfyldningssystem automatisk, når en niveausonde er tilsluttet.
Overvej følgende scenarie: Den nederste vandforsyning har en øvre tank, der er tom. Ifølge standard driftslogik kan den nederste tank ikke pumpe vand, før væskeniveauet når den tredje sonde. Hvis strømmen slukkes og tændes igen, vil controlleren kun afgøre, om der er vand i den anden sonde i stedet for at bestemme, om den tredje sonde er nået. Det vil vende tilbage til sin typiske funktionslogik efter den indledende cyklus.
Hovedparameterindstilling:
|
Parameter |
Beskrivelse |
Rækkevidde |
Standard værdi |
|
001 |
Tørløbsbeskyttelse trip amps. |
0.0 A |
|
|
002 |
Overbelastningsbeskyttelse trip amps. |
26 A (0.37-2.2KW,0.75-7.5kW) 52 A (11-15kW) |
|
|
003 |
Stall beskyttelse trip amps. |
33 A (0.75-7.5kW) 66 A (11-15kW) |
|
|
004 |
Underspændingsbeskyttelse tripspænding. |
175 V (enkeltfaset) 300 V (trefaset) |
|
|
005 |
Overspændingsbeskyttelse tripspænding. |
253 V (enkeltfaset) 439 V (trefaset) |
|
|
006 |
Tørløbsbeskyttelses-responstid. |
0 – 254 sek |
6 sekunder |
|
007 |
Tørløbsbeskyttelse restitutionstid. |
0 – 254 min |
5 minutter |
|
008 |
Timerfunktion, hvis du arbejder med applikationer |
00 – 01 |
00 (nej) [01 ja] |
|
009 |
Pumpen køretid. |
0 – 254 min |
5 minutter (Kun hvis 008 er aktiveret eller dip-kontakt i 10-position) |
|
010 |
Pumpestoptid. |
0 – 254 min |
5 minutter (Kun hvis 008 er aktiveret eller dip-kontakt i 10-position) |
|
011 |
Pumpestoptimer i manuel tilstand. |
0 – 254 min |
0 minutter (0=inaktiv) |
|
012 |
LCD- og knapbetjeningslåsefunktion. |
00 - 01 |
00 (ulåst) [01 låst] |
|
|
|||
|
013 |
Åben fase- og fasevendingsbeskyttelse. [00 (åben fase og fasevending FRA)] [01 (åben fase FRA, fasevending TIL)] [02 (åben fase ON, fasevending FRA)] [03 (åben fase & fasevending TIL)] |
00 - 03 |
03 (parameter 013 kun tilgængelig for trefaset) Efter indstilling, sluk venligst, så kan den blive tilgængelig. |
|
Følgende parametre er kun synlige fortermisk kontrol når der er forbindelse medPT 100 Tudvidelsesmodulet er udstyret. |
|||
|
014 |
Pumpestarttemperatur. Pumpen starter under indstillet temp. |
0 – 100 grader |
35 grader |
|
015 |
Pumpestoptemperatur. Pumpen stopper over den indstillede temp. |
0 – 100 grader |
45 grader |
Andre funktioner
1. Adskillige anvendelser for optioner ved hjælp af parameterindstilling og dip-switche.
2. Beskyttelse mod åben fase, fasevending, overbelastning, underspænding, stoppede pumper, tørløb og overspænding.
3. Forskellige IP 65 småhusmuligheder
4. En individuel knap til kalibrering af parametre.
5. Pumpedriftsstatus vises på LCD'et.
6. Verifikation af pumpens kumulative driftstid
7. Pump de sidste fem fejl og kontroller dem.
8. Pumpen kan stoppes automatisk i manuel tilstand ved at indstille en timer.
9. Software kan ændres for at imødekomme stedets specifikke krav.
10. Driftsspændingsområde: 0,75–4 kw, 5,5–7,5 kw, 11–15 kw
11. Opnåelig spænding mellem 280 og 460 volt.
